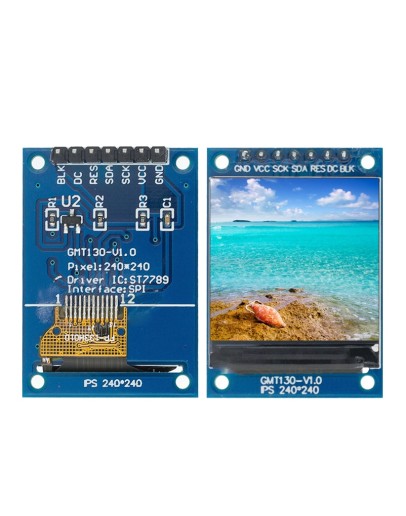

Дисплей IPS (1.3 дюйма, 240x240)

400 ₽

Нет в наличии

Артикул: DISP-IPS-13-SPI

Данный модуль дисплея использует технологию матрицы IPS, которая имеет разрешение экрана 240×240 пикселей. Для данного решения характерна высокая экономичность при лучших параметрах отображения графической информации.

Дисплей работает под управлением драйвера ST7789. Подключение к контроллеру Arduino осуществляется при помощи протокола SPI.

Обозначение выводов:

GND - земля
VCC - питание модуля 3,3V
SCL - вывод тактового входа последовательного интерфейса
SDA - обмен данными последовательного интерфейса
RES - вывод сброса/инициализации. Во время работы модуля на выводе RES должен быть постоянно установлен высокий логический уровень. Низкий уровень – инициализация микроконтроллера
DC - вывод управления микроконтроллера
BLK - вывод управления подсветкой дисплея

Характеристики
Контроллер	ST7789VW
Диагональ	1,3”
Количество в упаковке	1
Интерфейс	SPI
Диапазон рабочих температур	от -20 до +70 градусов
Страна изготовления	Китай
Размеры
Габариты (Д/Ш/В), мм	39/28/3
Вес, гр	11
